|
পণ্যের বিবরণ:
|
| উপাদান: | খাদ এলএফ 8 | ||
|---|---|---|---|
| লক্ষণীয় করা: | উচ্চ কর্মক্ষমতা alloys,উচ্চ শক্তি বিশেষ alloys |
||
উচ্চ কার্যকারিতা অভ্যন্তরীণ জ্বলন ইঞ্জিন নিষ্কাশন ভালভের জন্য অ্যালোয় এলএফ 8 (এলএফ 8 ভালভ খাদ)
পণ্য
উচ্চ কর্মক্ষমতা অভ্যন্তরীণ জ্বলন ইঞ্জিনের জন্য অ্যালোয় এলএফ 8 (এলএফ 8 ভালভ খাদ) অটোমোবাইল, ইঞ্জিন, ট্র্যাক্টর, শিপ, ট্যাঙ্ক, তেল র্যাগ, নির্মাণ যন্ত্রপাতি এবং মোবাইল পাওয়ার স্টেশন ইত্যাদির জন্য এক্সস্টাস্ট ভালভগুলিও উচ্চের জন্য হতে পারে উন্নত তাপমাত্রায় শক্তি বেঁধে দেওয়া।
পণ্য ফর্ম
বার এবং রড: বিতরণ শর্তটি ঘূর্ণিত হয়, তাপ চিকিত্সা করা হয়, জারণ, ডেস্কেলিং, পরিণত, স্থল এবং পালিশ ইত্যাদি is
অন্যান্য: ডিস্ক, বিজোড় পাইপ এবং টিউব, সিলিন্ডার, ফোরজিং, ফোরজিং ব্লক ইত্যাদি
একটি পিপিএলিকেশন
অ্যালোয় এলএফ 8 মূলত 750 ° সেন্টিগ্রেড তাপমাত্রায় কর্মক্ষম তাপমাত্রার অধীনে উচ্চ কার্যকারিতা অভ্যন্তরীণ জ্বলন ইঞ্জিনের নিষ্কাশন ভালভে ব্যবহৃত হয়। যেহেতু অ্যালয় এলএফ 8 এর ঘরের তাপমাত্রা এবং উচ্চ তাপমাত্রায় অ্যালয় 80 এ এর চেয়ে বেশি শক্তি এবং কঠোরতা রয়েছে, তাই এটি 750 ° সেন্টিগ্রেডের উচ্চ কার্যকারী তাপমাত্রা পর্যন্ত ভালভ খাদের জন্য পছন্দসই উপাদান হিসাবে প্রত্যাশিত।
অবসন্ন ভ্যালভির স্কেচ
অবসান ভলভ উত্পাদন প্রক্রিয়া
ফাঁকা head মাথার ফাঁকা বৈদ্যুতিক হিটিং বিরক্তিকর blan মাথার ফাঁকা এবং রডের তাপ চিকিত্সা ric ঘর্ষণ ldালাই ough রুক্ষ বাঁক বা নাকাল turning সমাপ্ত বাঁক length কাটা নির্দিষ্ট দৈর্ঘ্য → কাণ্ড পিষে → ভালভ স্টেম ক্রোম ধাতুপট্টাবৃত m স্টেমকে নাকাল সমাপ্ত ভালভের D NDT → বিতরণ
অবসন্ন ভ্যালভের সারফেস শর্ত
নিঃসন্দেহে ভলভের প্রোডাকশন সাইট
কেমিক্যাল কম্পোজিশন (ডাব্লুএইচটি%):
1 নং টেবিল
| ফে | এন | কো | কোটি | যথ | ti | PB | বি |
| 5.0-7.0 | ভারসাম্য | 2.0-4.0 | 17.0-19.0 | ≤0.15 | 3.5-4.0 | ≤0.0025 | ≤0.008 |
| ছেদ | সি | আল | MN | যদি | পি | এস | Ti + + আল |
| ≤0.20 | 0.03-0.08 | 2.0-3.0 | ≤1.00 | ≤1.00 | ≤0.015 | ≤0.010 | 5.50-7.00 |
এক নজরে
অভ্যন্তরীণ জ্বলন ইঞ্জিন নিষ্কাশন ভালভ উচ্চ তাপমাত্রা গ্যাস জারা এবং উচ্চ চাপ ক্রিয়া এবং অন্যান্য কঠোর পরিবেশে 600-800 ডিগ্রি সেন্টিগ্রেড তাপমাত্রা সহ্য করতে নিষ্কাশন ভাল্বে কাজ করে। অ্যালোয় 80 এ এবং এলোয় 751 দুটি সাধারণত ব্যবহৃত ভালভ অ্যালো হয়। প্রচুর পরিমাণে প্রয়োগের সাথে, অ্যালোয় 80 এ এর উচ্চ তাপমাত্রার কর্মক্ষমতাটির জন্য আরও বেশি মনোযোগ দেয়। অ্যালয় 80 এ এর মাইক্রোস্ট্রাকচার এবং বৈশিষ্ট্যগুলি অধ্যয়ন করার পরে দেখা গেছে যে টিআই / আল অনুপাতের বৃদ্ধি ঘরের তাপমাত্রায় যান্ত্রিক বৈশিষ্ট্যগুলিতে উল্লেখযোগ্যভাবে উন্নতি করেছে improved যখন টিআই / আল তুলনামূলকভাবে কম হয়, Ni-NiAl পর্বটি স্ফটিকের বাইরে পড়ে যায় এবং ফলস্বরূপ উপাদানটির উচ্চ তাপমাত্রা ভাঙা দেখা দেয়।
যেমন নির্গমন হ্রাসের প্রয়োজনীয়তা বাড়তে থাকে, ইঞ্জিনের দক্ষতার প্রয়োজনীয়তা বাড়তে থাকে এবং দহন চেম্বারের তাপমাত্রা আরও উন্নত হয় is নিষ্কাশন ভালভ খাদ এর উচ্চ তাপমাত্রা কর্মক্ষমতা সম্পর্কে বর্তমান গবেষণা অনুসারে, এটি পাওয়া গেছে যে অ্যালোয় 80 এ এবং অ্যালোয় 751 প্রায় 700 ডিগ্রি সেলসিয়াসে ব্যবহার করা যেতে পারে, তবে যখন তাপমাত্রা 750 ° সেন্টিগ্রেড হয়, তখন এই ধরণের উচ্চ তাপমাত্রা সম্পাদনা হয় মিশ্রণ অপর্যাপ্ত বলে মনে হয় এবং কাজ করার সময় প্রায়শই এক্সস্টাস্ট ভালভের ব্যর্থতার কারণ হয়। সুতরাং, নিষ্কাশন ভালভের ক্রমবর্ধমান কাজের পরিবেশের তাপমাত্রার সাথে খাপ খাইয়ে নেওয়ার জন্য, অ্যালোয় 80 এ এর চেয়ে ভাল পারফরম্যান্স সহ একটি নতুন ধরণের ভালভ খাদ তৈরি করা দরকার, যা প্রায় 750 ° সে হিসাবে কাজ করে works
এক্সস্টাস্ট ভালভের জন্য অ্যালোয় এলএফ 8 প্রিপারেশন পর্যায়ে সিআর, আল, তি এবং কো এর প্রভাব অধ্যয়নের জন্য অ্যালোয় 80 এ এর ভিত্তিতে তৈরি করা হয়েছিল।
সমীক্ষায় দেখা গেছে যে সিআর বিষয়বস্তু বৃদ্ধির সাথে সাথে γ 'ধাপটি কিছুটা বেড়েছে, যা ইঙ্গিত করে যে সিআর এর phase' পর্যায়ে খুব কম প্রভাব ফেলেছিল। সিআর বিষয়বস্তু বৃদ্ধির ফলে প্রথমে এম 7 সি 3 থেকে এম 23 সি 6 এ কার্বাইড ধরণের রূপান্তরিত হয়েছিল এবং তারপরে সিআর কনটেন্ট বৃদ্ধির সাথে এম 23 সি 6 এর সংখ্যা বৃদ্ধি পেয়েছে। যখন সিআর বিষয়বস্তু 20% ছাড়িয়ে গেছে, তখন প্রচুর পরিমাণে α-CR পর্যায়গুলি মিশ্রণে উপস্থিত হয়েছিল।
আল বিষয়বস্তু বৃদ্ধির সাথে সাথে, phase 'ধাপটি উল্লেখযোগ্যভাবে বৃদ্ধি পেয়েছে, কার্বাইড এম 23 সি 6 সামান্য বৃদ্ধি পেয়েছে, ইঙ্গিত দেয় যে আল' phase 'পর্বের মূল গঠনের উপাদান ছিল, তবে কার্বাইড এম 23 সি 6 গঠনেও অংশ নিয়েছিল।
Ti 'টিআই কন্টেন্ট বৃদ্ধির সাথে ফেজের সামগ্রী বৃদ্ধি পেয়েছে, তবে তি বিষয়বস্তু যখন 4.5% এ পৌঁছে যায়, তখন ভারসাম্যহীনতা অবলম্বন পর্যায়ে প্রচুর পরিমাণে ভঙ্গুরতা উপস্থিত হয়, যার সামগ্রী 10.634% এ পৌঁছে যায়, সুতরাং মিশ্রের মধ্যে ত্রি বিষয়বস্তু বিস্তৃত হবে 3.5-4.0% থেকে।
কো কন্টেন্ট বৃদ্ধির সাথে সাথে γ 'ফেজ এবং এম 23 সি 6 ফেজের সংখ্যাটি মূলত অপরিবর্তিত ছিল, এটি ইঙ্গিত দেয় যে কো γ' ফেজ এবং এম 23 সি 6 ফেজ গঠনে অংশ নেয়নি, তবে কেবলমাত্র ম্যাট্রিক্সে বিদ্যমান ছিল in কঠিন সমাধান রূপ।
বিশ্লেষণে দেখা গেছে যে সিআর উপাদান সামগ্রীর বৃদ্ধি কিছুটা γ 'ধাপের পরিমাণকে বাড়িয়েছে, যা কেবল কার্বাইডের ধরণকেই বদলেছে না, তবে এম 23 সি এর পরিমাণও বাড়িয়েছে The. উপাদানটি সিআর মূলত জারণ এবং জারা প্রতিরোধের ক্ষমতা বৃদ্ধি করে । তবে অতিরিক্ত সিআর বিষয়বস্তু α-Cr পর্যায়ে ফর্ম তৈরি করতে পারে, সুতরাং সামগ্রীটি 17-20% এ নিয়ন্ত্রণ করা হবে। আল এবং তি এর বৃদ্ধি significantly 'পর্বের বৃষ্টিপাতকে উল্লেখযোগ্যভাবে বৃদ্ধি করতে পারে এবং এটি' phase 'পর্বের একটি গুরুত্বপূর্ণ গঠনের উপাদান। তবে ত্রি এবং আল এর সামগ্রী বাড়ানো increasing 'পর্বের বিষয়বস্তু বৃদ্ধি করে, η ভঙ্গুরতা পর্ব এড়ানোর জন্য, টিআই + আল এর সামগ্রী 5.5-7.0% হওয়া উচিত, এবং তি / আল অনুপাতটি 1.16-2.00 হওয়া উচিত। কো যোগ করা 'ফেজ এবং এম 23 সি 6 ফেজের উপর খুব কম প্রভাব ফেলেছিল, তবে এটি কঠিন সমাধানের সাহায্যে শক্তিকে শক্তিশালী করতে পারে। উপাদান কোটি ম্যাট্রিক্সে আল এবং ত্রি উপাদানগুলির দ্রবণীয়তা হ্রাস করতে পারে এবং কঠিন সমাধান শক্তিশালীকরণের ভূমিকা নিতে পারে এবং এলোয় এর শক্তি বাড়ানোর জন্য যথাযথভাবে যুক্ত করা যায়।
উপরের গবেষণার উপর ভিত্তি করে, মিশ্রের জারণ প্রতিরোধের উন্নতি করতে সিআর কনটেন্ট বৃদ্ধি করা হয়েছিল, খাদের ব্যয় হ্রাস করার জন্য ফে কন্টেন্ট বৃদ্ধি করা হয়েছিল এবং নী এর পরিমাণ হ্রাস করা হয়েছিল। নির্দিষ্ট রচনাটি উপরের টেবিল 1 এ দেখানো হয়েছে।
METALLOGRAPHY
চিত্র 1 এসইএম মাইক্রোগ্রাফ মাইক্রো স্ট্রাকচার এবং তাপ চিকিত্সার পরে খাদের সম্পর্কিত শক্তি বর্ণালী দেখায়
চিত্র 2 টেমপ্লেট পর্ব এবং মেশিনের বিচ্ছিন্ন নিদর্শনগুলির টেম মাইক্রোগ্রাফ
সারণী 2 তাপ চিকিত্সার পরে খাদ বৃষ্টিপাতের পর্যায়
চিত্র 1 এসইএম মাইক্রোগ্রাফগুলি মাইক্রো স্ট্রাকচার এবং তাপ চিকিত্সার পরে মিশ্রণের সাথে সম্পর্কিত শক্তি বর্ণালী দেখায়
(ক) মাইক্রোগ্রাফ স্ক্যান; (খ) শস্য সীমানা কার্বাইড; (গ) এম 23 সি 6 এর ইডিএস বর্ণালী; (d) এমসির ইডিএস বর্ণালী
চিত্রের টেমপ্লেট পর্ব এবং মেশিনের বিচ্ছিন্ন নিদর্শনগুলির টিএম মাইক্রোগ্রাফ
(ক) pha'ফেসস; (খ) টিআইসি পর্ব; (সি) এম 23 সি 6 পর্যায়
সারণী 2 তাপ চিকিত্সার পরে খাদ বৃষ্টিপাতের পর্যায়
| অভিক্ষিপ্ত পর্যায়ক্রমে | জাল ধ্রুবক / এনএম | রাসায়নিক সূত্র |
| γ ' | ɑ0 = 0. 357 - 0. 358 | (নী, সিআর) 3 (ক্র, তি, আল) |
| এমসি | ɑ0 = 1. 060 - 1. 062 | মাংসপেশীর আক্ষেপ |
| এম 23 সি 6 | ɑ0 = 0. 430 - 0. 431 | (NI, CR) 23 সেঃ 6 |
চিত্র 1 এবং চিত্র 2 থেকে দেখা যায় যে তাপ চিকিত্সার পরে অ্যালোয় এলএফ 8 এর মাইক্রো-স্ট্রাকচার হ'ল বিপুল সংখ্যক অ্যানিলিং যমজ সহ অ্যাসটেনিটিক ম্যাট্রিক্স। শস্যের আকার 20 মাইক্রন থেকে 150 মাইক্রন হতে পারে। γ ', এম 23 সি 6 এবং টিআইসি পর্যায়গুলি অনুপ্রেরণীয়। থার্মোডাইনামিক গণনার ফলাফল অনুসারে, oy 'পর্বটি এলয় এলএফ 8-এর প্রধান জোরদার পর্ব, যা বৃষ্টিপাতকে শক্তিশালীকরণের ভূমিকা পালন করে। যখন 'ফেজ বড় হয়, সিস্টেমের অস্থিতিশীলতা বাড়ানোর জন্য ইন্টারফেস শক্তি বাড়ানো হবে। তাপ প্রতিরোধক খাদের বার্ধক্যজনিত প্রক্রিয়াতে phase 'পর্বত বৃষ্টিপাত করে এবং তাপমাত্রা এবং সময় উভয় দ্বারা আক্রান্ত হয়। অ্যালোয় এলএফ 8-তে, 760 ° C / 5 ঘন্টা বার্ধক্যের পরে after 'ফেজটি খুব ছোট ছিল। চিত্র 1-তে দেখানো হয়েছে যে ইলেক্ট্রন মাইক্রোস্কোপ (এসইএম) এর স্ক্যানিংয়ের অধীনে phase 'পর্বটি পৃথক করা যায় নি All । আকারটি প্রায় 20nm। অ্যালোয় এলএফ 8 এর একটি অল্প বয়স্ক সময় রয়েছে এবং ছোট আকার এবং phase 'পর্বের কম বিষয়বস্তু কোর্স হয়ে যাওয়া বা বৃদ্ধি ছাড়া বৃষ্টিপাতের প্রাথমিক পর্যায়ে ছিল। সারণী 2 হ'ল কেমিক্যাল এক্সট্রাকশন এবং তাপ চিকিত্সার পরে অ্যালোয় এলএফ 8 এর এক্স-রে বিচ্ছুরণের পর্যায় বিশ্লেষণের গুণগত ফলাফল। এটি টেবিল থেকে দেখানো হয়েছে γ 'ɑ ল্যাটিক্স ধ্রুবক 0 = 0.357 থেকে 0.358 এনএম, γ' মিশ্রিত দ্বারা সিআর দ্বারা দ্রবীভূত হয়, content 'সিআর বিষয়বস্তু বৃদ্ধির সাথে ফেজ পরিমাণ কিছুটা বাড়িয়েছিল। যেমনটি এইচআইজি-তে স্ক্যানিং ফটোগুলি থেকে দেখা যাবে। 1 (খ) এবং এফজি-তে শক্তি বর্ণালী ফটো। 1 (ডি), সিআর 23 সি 6 হ'ল প্রধান অনুপযুক্ত কার্বাইড, 400-800nm দৈর্ঘ্যের একটি বিচ্ছিন্ন উপবৃত্ত দেখায়। সিআর 23 সি 6 , যা আংশিকভাবে স্ফটিকগুলিতে বিতরণ করা হয়, একটি বৃত্তাকার স্পট আকারে। টেবিল 5 থেকে দেখুন যে জাল ধ্রুবক ɑ 0 = 0.430 থেকে 0.431 এনএম, মিশ্রমে সিআর এবং নী এম 23 সি 6 তে দ্রবীভূত হয়ে সিআর 23 সি 6 গঠন করেছিল । সিআর 23 সি 6 শস্য সীমানায় বিতরণ শস্য সীমানার সাথে পেরেক বাঁধাই হিসাবে কাজ করে এবং কার্যকরভাবে খাদ উচ্চ তাপমাত্রা শক্তি বৃদ্ধি করতে পারে। ক্রমাগত বিতরণ Cr 23 C 6 ধাপটি ইন্টারফেস শক্তি হ্রাস করবে, তবে Cr 23 C 6 এর বিচ্ছিন্ন বিতরণ শস্যের সীমানা পিনিং প্রভাবের উপর আরও ভাল প্রভাব ফেলবে এবং আকারটি খুব বেশি বড় হওয়া উচিত নয়। যদি বার্ধক্যের সময়টি খুব দীর্ঘ হয় তবে সিআর 23 সি 6 ফেজটি সমষ্টি এবং বৃদ্ধির ঝুঁকিতে থাকে, যা খাদের উচ্চ তাপমাত্রা কর্মক্ষমতাকে প্রভাবিত করে। এটি এফআইজি স্ক্যানিং ফটো থেকে দেখা যাবে। 1 (ক) এবং এফজি-তে শক্তি বর্ণালী ফটো। 1 (সি) যে স্ফটিক থেকে উত্সাহিত কার্বাইডগুলি হ'ল এমসি, যা একটি ছোট পরিমাণ এবং ছোট আকার এবং 500-1000nm আকারের। সংক্রমণ ফটো (চিত্র 2 বি) থেকে, টিআইসি, যা একটি শর্ট বারের আকারে রয়েছে, এটিও পরিষ্কারভাবে লক্ষ্য করা যায় able টেবিল 2 এমসি ফেজ ɑ 0 = 1.060 থেকে 1.062 এনএম এর ল্যাটিক ধ্রুবক দেখায়, যা আপেক্ষিকভাবে বড় is টিআইসি প্রাথমিক এবং গৌণ আকারে বিভক্ত হতে পারে। প্রাথমিক টিআইসি কার্বাইডগুলি দৃification়ীকরণ প্রক্রিয়াতে গঠিত হয় এবং বেশিরভাগই শস্যের সীমানায় এবং এর মধ্যে বিতরণ করা হয়। টিআইসি কার্বাইডগুলির গড় আকার তুলনামূলকভাবে বড় S সেকেন্ডারি টিআইসি ম্যাট্রিক্স থেকে বিরত থাকে বা গরম প্রক্রিয়াজাত খাদ বা দীর্ঘমেয়াদী ব্যবহারের শীতলকরণ এবং তাপ চিকিত্সার সময় অন্যান্য ধাপে রূপান্তরিত হয়। উচ্চতর আকার এবং উচ্চ বৃষ্টিপাত এবং দ্রবীভূত তাপমাত্রার কারণে প্রাথমিক টিআইসি গরম প্রক্রিয়াকরণ এবং তাপ চিকিত্সায় তুলনামূলকভাবে স্থিতিশীল। থার্মোডায়নামিক সফ্টওয়্যার থেকে এটি দেখা যায় যে 60°০ ° C ভারসাম্য পর্বে কোনও টিআইসি ভারসাম্যর পূর্ববর্তী পর্ব ছিল না। থার্মোডায়নামিক সফ্টওয়্যার দ্বারা গণনা করা অবর্ণনীয় পর্যায়গুলি সমস্ত ভারসাম্যহীন পূর্ববর্তী পর্বগুলি ছিল, অমীমাংসিত বা অন্যান্য রূপান্তর পর্যায়গুলি বাদ দিয়ে। খাদে বিদ্যমান টিআইসি উচ্চ দ্রবণীয়তার অংশে প্রাথমিক পরিমাণ টিআইসি হওয়া উচিত যা পিছনে দ্রবীভূত হয়নি।
যান্ত্রিক বৈশিষ্ট্য
চিত্র 3 টেনসিল বৈশিষ্ট্যের তুলনা এবং অ্যালোয় এলএফ 8 এবং অ্যালোয় 80 এ এর কঠোরতা
চিত্র 4 প্রচলিত তাপ চিকিত্সার পরে পরীক্ষিত নমুনার উচ্চ তাপমাত্রায় অ্যালোয় এলএফ 8 এর যান্ত্রিক কর্মক্ষমতা
চিত্র 5 সংশ্লেষের থার্মোডিয়ামিনামিক পর্বের চিত্রের ডায়াগ্রাম
চিত্র 3 আলোর এলএফ 8 এবং অ্যালোয় 80 এ এর টেনসিল বৈশিষ্ট্য এবং কঠোরতার তুলনা
চিত্র 4 প্রচলিত তাপ চিকিত্সা (ক) প্রসার্য শক্তি পরে পরীক্ষিত নমুনার উচ্চ তাপমাত্রায় অ্যালোয় এলএফ 8 এর যান্ত্রিক কর্মক্ষমতা; (খ) ফলন শক্তি

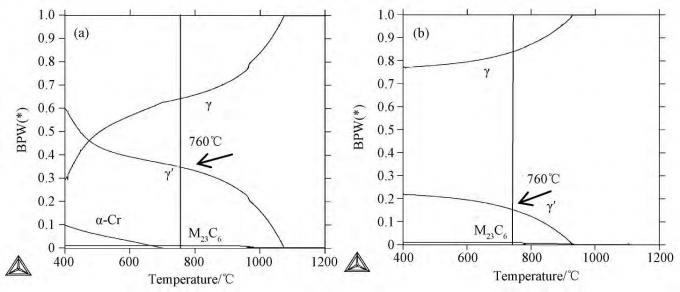

চিত্র 5 সংশ্লেষের থার্মোডিয়ামিনামিক ফেজ ডায়াগ্রামের মিশ্রণ (ক) অ্যালোয় এলএফ 8 ভারসাম্য রাষ্ট্রীয় তাপীয়গতিতে ফেজ ডায়াগ্রাম; (খ) অ্যালোয় 80 এ অ্যালোয় ভারসাম্য রাষ্ট্রের থার্মোডাইনামিক ফেজ ডায়াগ্রাম।
3 নং চিত্র থেকে দেখা যায় যে অ্যালোয় এলএফ 8 এর অনুক্রমিক শক্তি 1307MPa এবং ফলন শক্তি যথাক্রমে 973MPa, এবং এর কঠোরতা 40.8HRC is অ্যালোয় 80 এ এর ঘরের তাপমাত্রায় 1194MPa টেনসিল শক্তি এবং 776MPa ফলন শক্তি রয়েছে, এবং এর কঠোরতা 37.6HRC। অ্যালোয় এলএফ 8 যথাক্রমে খাদ 80A এর তুলনায় 8.6%, 20% এবং 7.9 বেশি higher
চিত্র 4 (ক) 5 (খ) থেকে দেখা যাবে যে তাপমাত্রা বৃদ্ধির সাথে মিশ্রিত এলএফ 8 এবং অ্যালোয় 80 এ এর প্রসার্য শক্তি এবং ফলন শক্তি হ্রাস পেয়েছে। 50৫০ ডিগ্রি সেলসিয়াস এ্যালয়ে এলএফ 8 এর টেনসিল শক্তি এবং ফলন শক্তি 845 এমপিএ এবং 750 এমপিএ ছিল, যখন অ্যালোয় 80 এ এর 750 ডিগ্রি সেন্টিগ্রেডে কেবল 802 এমপিএ এবং 657 এমপিএ ছিল। অ্যালোয় এলএফ 8 এর দশক শক্তি এবং ফলন শক্তি 750 ডিগ্রি সেলসিয়াস এ অ্যালোয় 80 এ এর তুলনায় উল্লেখযোগ্যভাবে বেশি ছিল, যা যথাক্রমে 5.0% এবং 12.4% বেশি ছিল।
বার্ধক্যজনিত অবস্থায় তীব্র পর্বের সামগ্রী, আকার এবং বন্টন ধাতব পদার্থের শক্তির উপর দুর্দান্ত প্রভাব ফেলে এবং বার্ধক্যের পরে মাইক্রো স্ট্রাকচারের স্থিতিশীলতাও মিশ্রণের যান্ত্রিক বৈশিষ্ট্যগুলিতে প্রভাব ফেলবে। and 'এবং কার্বাইডগুলি নিকেল-ভিত্তিক খাদগুলির গুরুত্বপূর্ণ শক্তিশালী পর্যায়সমূহ। নিকেল-ভিত্তিক তাপ-প্রতিরোধী অ্যালোয়গুলিতে, 'and' এবং সাবস্ট্রেটের মধ্যে একটি সহ-জালিক সম্পর্ক রয়েছে। বার্ধক্যের পরে, এলআই 2 কাঠামোর γ 'এর মধ্যে মিল নেই এবং স্তরটি বৃদ্ধি পায়, যা আরও স্থিতিশীল ঘন কাঠামোতে রূপান্তর করা সহজ। 760 ডিগ্রি সেন্টিগ্রেড / 5 ঘন্টা বার্ধক্যের পরে, অ্যালোয় এলএফ 8 phase 'ফেজের বৃষ্টিপাত এবং শস্যের সীমানা থেকে কার্বাইড দ্বারা শক্তিশালী হয়েছিল। চিত্র 5 হ'ল থার্মো-ক্যালক থার্মোডাইনামিক সফ্টওয়্যার গণনার ফলাফল। ভারসাম্য ফেজ ডায়াগ্রাম অনুযায়ী, 760 ° C ভারসাম্য পর্বে অ্যালয় এলএফ 8 phase 'পর্বের অনুপ্রেরণীয় সামগ্রী 27.21%, এবং অ্যালোয় 80 এ ছিল 18.60% মাত্র। অ্যালোয় এলএফ 8 অ্যালয় 80 এ এর ভারসাম্য ভারী মঞ্চের চেয়ে 8.61% বেশি ছিল। এটি ইঙ্গিত করে যে L 'অ্যালয়ে এলএফ 8-এ অনুপ্রেরণা এলোয় 80 এ এর চেয়ে বেশি 760 ডিগ্রি সেন্টিগ্রেড ছিল, সুতরাং অ্যালোয় এলএফ 8 এর শক্তি তাত্ত্বিকভাবে অ্যালোয় 80 এ এর চেয়ে বেশি ছিল। একই সময়ে, দৃ solution় সমাধান শক্তিশালীকরণের প্রভাব বাড়াতে এবং phase 'পর্বের দ্রবীভূতিকে হ্রাস করতে মিশ্রমে কোয়ে যুক্ত করা হয়েছিল। উচ্চ তাপমাত্রায় শস্যের সীমানায় ফাটল প্রায়শই মিশ্রের অকাল ব্যর্থতার মূল কারণ। কার্বন উচ্চ তাপমাত্রায় শস্যের সীমানায় বিচ্ছিন্ন হয়ে পড়ে, যাতে শস্যের সীমানায় সিআর সমৃদ্ধ কার্বাইডগুলি জমে ও বেড়ে ওঠে এবং অবশেষে খাদটির উচ্চ-তাপমাত্রা শক্তি এবং দৃ tough়তা হ্রাস করতে লেমেলারের ভঙ্গুর পর্যায় গঠন করে। নিকেল-বেস তাপ-প্রতিরোধী মিশ্রণের সাথে তুলনা করা যেমন অ্যালোয় 80 এ, অ্যালোয় 751 এবং এলোয় 617, শস্যের সীমানা কার্বাইডগুলি তাপ চিকিত্সার পরে অ্যালোয় এলএফ 8-এ বিচ্ছিন্ন ছিল। এই রূপচর্চায় কার্বাইড কার্যকরভাবে শস্যের সীমানা পেরেক করতে পারে, খাদ শস্যের সীমানার বন্ধন শক্তি উন্নত করতে পারে, শস্যের সীমানা স্লিপের প্রতিরোধ ক্ষমতা বাড়াতে পারে, শস্যের সীমানা ক্র্যাক উত্সের গঠন হ্রাস করতে পারে এবং শস্যের সীমানাটির প্রতিরোধকে টেনসিল করতে উন্নত করতে পারে।
যান্ত্রিক পরীক্ষাগুলির ডেটা বিশ্লেষণে দেখা গেছে যে অ্যালোয় এলএফ 8 এলোয় 80 এ এর চেয়ে বেশি শক্তি এবং কঠোরতা পেয়েছিলেন এবং এটি 750 ° সেন্টিগ্রেড তাপমাত্রায় অভ্যন্তরীণ জ্বলন ইঞ্জিন নিষ্কাশন ভালভের জন্য পছন্দসই খাদ উপাদান হিসাবে প্রত্যাশিত ছিল।
প্রতিযোগিতামূলক সুবিধা:
(1) 50 বছরেরও বেশি অভিজ্ঞতার অভিজ্ঞতা এবং উচ্চ তাপমাত্রা মিশ্রণ, জারা প্রতিরোধের মিশ্রণ, যথার্থ মিশ্রণ, অবাধ্য ধাতু, বিরল ধাতু এবং মূল্যবান ধাতু উপাদান এবং পণ্যগুলিতে বিকাশ।
(২) state টি রাজ্যের কী পরীক্ষাগার এবং ক্রমাঙ্কন কেন্দ্র।
(3) পেটেন্ট প্রযুক্তি।
(4) গড় শস্যের আকার 9 বা জরিমানা।
(5) উচ্চ কার্যকারিতা
ব্যবসায় শর্ত
| ন্যূনতম চাহিদার পরিমাণ | বিনিমেয় |
| মূল্য | বিনিমেয় |
| প্যাকেজিং বিবরণ | জল প্রতিরোধ, সমুদ্রসীমার পরিবহন, অ-ধূমপান কাঠের বাক্স |
| ছাপ | আদেশ অনুসারে |
| বিতরণ সময় | 60-90 দিন |
| পরিশোধের শর্ত | টি / টি, এল / সি দর্শনে, ডি / পি |
| যোগানের ক্ষমতা | মাসে 100 মেট্রিক টন |
ব্যক্তি যোগাযোগ: Mr. lian
টেল: 86-13913685671
ফ্যাক্স: 86-510-86181887
