|
পণ্যের বিবরণ:
|
| উপাদান: | স্টেইনলেস স্টীল 17-4PH, S17400, SUS 630 নকল হোলো | ||
|---|---|---|---|
| বিশেষভাবে তুলে ধরা: | SUS 630 নকল বিজোড় টিউব,স্টেইনলেস স্টীল 17-4PH নকল বিজোড় নল,S17400 নকল বিজোড় নল |
||
1 পণ্য

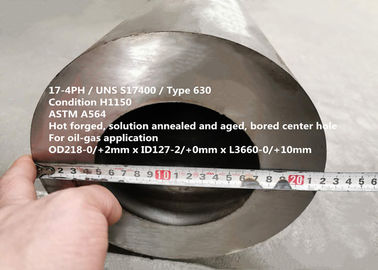

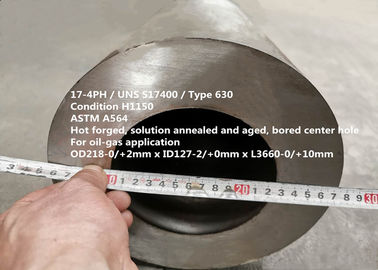

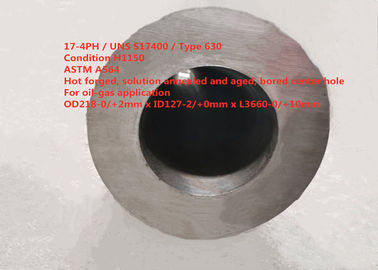

মার্টেনসটিক বৃষ্টিপাত স্টেইনলেস স্টিল 17-4PH (শর্ত H1100, H1150 ইত্যাদি), SUS630, S17400 ঘন প্রাচীর বেধ জাল বিরামবিহীন নল
2 প্রয়োজনীয় ডিজাইন
0Cr17Ni4Cu4Nb (জিবি / টি), এআইএসআই 630 (এএসটিএম), ডব্লিউএনআর 1.4542, X5CrNiCuNb16-4 (DIN)
3 অ্যাপ্লিকেশন
(1) তেল-গ্যাস
(2) পেট্রো-রাসায়নিক
4 ওভারভিউ
17-4PH ক্রোমিয়াম-নিকেল-তামা বৃষ্টিপাত শক্ত হয়ে যাওয়া মার্টেনসটিক স্টেইনলেস স্টিলকে প্রয়োগের জন্য ব্যবহৃত হয় জোর প্রতিরোধের একটি মাঝারি স্তরের পাশাপাশি উচ্চ শক্তি এবং কঠোরতার প্রয়োজন হয়। উচ্চ শক্তি প্রায় 600 ℉ (316 ℃) বজায় রাখা হয়। এই খাদটি গ্রেড বা বিভিন্ন নির্দিষ্টকরণে 630 টাইপ করা হয়।
17-4PH দীর্ঘায়িত অবস্থায় কাঠামোতে মার্টেনসটিক এবং কম তাপমাত্রার চিকিত্সা দ্বারা আরও শক্তিশালী করা হয় যা খাদের ধাপে থাকা একটি তামাটিকে অবতরণ করে। বৃষ্টিপাত শক্তিশালী পরিবারের অনেক খাদের তুলনায়, S17400 খাদ একটি সাধারণ তাপ চিকিত্সা প্রয়োজন; পছন্দসই শক্তি এবং দৃness়তার সংমিশ্রণের উপর নির্ভর করে এক ধাপের প্রক্রিয়া 900 ℉ (482 ℃) থেকে 1150 ℉ (621 ℃) পরিসরে তাপমাত্রায় পরিচালিত হয়। এই এক ধাপ তাপ চিকিত্সা দ্বারা বিস্তৃত বৈশিষ্ট্য উত্পাদিত হতে পারে। 900 ℉ (482 ℃) পরিসরে তাপ চিকিত্সা সর্বোচ্চ শক্তি উত্পাদন করে, যদিও এস 17700 বা এস 15700 এর মতো অ্যালোগুলির চেয়ে কিছুটা কম। পরবর্তী বৃষ্টিপাত শক্ত হয়ে স্টেইনলেস স্টিলে সাধারণত তাপ চিকিত্সা সম্পূর্ণ করতে আরও পদক্ষেপ নেওয়া প্রয়োজন require
৫ টি রাসায়নিক সংমিশ্রণ (ডাব্লুএইচটি%):
| ফে | এন | নম্বর | কোটি | ছেদ | মো | তোমাকে ধন্যবাদ |
| বাল। | 3.0-5.0 | 5xC-0.45 | 15.5-17.5 | 3.0-5.0 | ≤0.60 | ≤0.45 |
| সি | MN | যদি | পি | এস | নম্বর + + তোমাকে ধন্যবাদ | |
| ≤0.07 | ≤1.00 | ≤0.70 | ≤0.035 | ≤0.030 | 0.15-0.45 |
6 শারীরিক বিষয়বস্তু
ঘনত্ব: 7.86 গ্রাম / সেমি / (0.284 পাউন্ড / ইন³)
গলনাঙ্ক: 1400-1440 ℃
7 মেকানিক্যাল প্রোপার্টি
কক্ষের তাপমাত্রার টেনসিল বৈশিষ্ট্যগুলি 900 ℉ (482 ℃) থেকে 1150 ℉ (621 ℃) পরিসরে তাপ চিকিত্সার সাথে উল্লেখযোগ্যভাবে পরিবর্তিত হতে পারে। নীচে দেখানো মানগুলি সাধারণ কক্ষের তাপমাত্রার বৈশিষ্ট্য যা বিভিন্ন বৃষ্টিপাত শক্ত হয়ে যাওয়া তাপ চিকিত্সার পাশাপাশি 1950 ℉ (1066 ℃) সমাধান তাপ চিকিত্সার জন্য আশা করা যায়।
| শর্ত | একজন | H900 | H1075 | H1150 | |
| 0.2% অফসেট উত্পাদন শক্তি | ksi | 110 | 180 | 135 | 125 |
| এমপিএ | 760 | 1,240 | 930 | 860 | |
| চরম প্রসারনযোগ্য শক্তি | ksi | 150 | 195 | 155 | 145 |
| এমপিএ | 1,030 | 1,340 | 1,070 | 1,000 | |
| প্রসারিত (শতাংশ 2%) | 8 | 10 | 10 | 10 | |
| কঠোরতা রকওয়েল সি স্কেল | 38 সর্বাধিক (সর্বোচ্চ ৩ 36৩ এইচবি) | 40-47 (388-444HB) | 33-39 (311-376HB) | 28-37 (277-352HB) | |
8 সংশোধন প্রতিরোধ
17-4PH এর অন্য যে কোনও স্ট্যান্ডার্ড শক্ত স্টেইনলেস স্টিলের সাথে সর্বোত্তম জারা প্রতিরোধ ক্ষমতা রয়েছে।
টেস্টগুলি দেখিয়েছে যে 17-4PH এর জারা প্রতিরোধের বেশিরভাগ মিডিয়াতে টাইপ 304 স্টেইনলেস স্টিলের সাথে তুলনামূলক। সাধারণভাবে, শক্তিশালী 400 সিরিজের স্টেইনলেস স্টিলের চেয়ে 17-4PH খাদের জারা প্রতিরোধের চেয়ে উচ্চতর। অন্যান্য বৃষ্টিপাতের মতো কঠোর স্টেইনলেস স্টিলের মতো, 17-4PH শিখর শক্তিতে জারা ক্র্যাকিংয়ের পক্ষে আরও সংবেদনশীল। ফলস্বরূপ, অ্যাপ্লিকেশনগুলিতে যেখানে ক্লোরাইড স্ট্রেস জারা ক্র্যাকিংয়ের সম্ভাবনা রয়েছে, সেখানে লক্ষ্যটি শেষের ব্যবহারের সাথে সামঞ্জস্যপূর্ণ সর্বনিম্ন কঠোরতা তৈরি করতে বৃষ্টিপাতকে কঠোর করা উচিত। এটি সর্বোচ্চ তাপমাত্রায় তাপ চিকিত্সা করে সম্পন্ন করা হয় যা উপযুক্ত ন্যূনতম বৈশিষ্ট্য উত্পাদন করে।
ঘোষিত অবস্থায় থাকা উপাদানগুলিকে সাধারণত পরিষেবাতে রাখা উচিত নয়। এই অবস্থায়, উপাদানটির একটি অপ্রচলিত মারটেনসাইট কাঠামো রয়েছে এবং এটি বয়স্ক উপাদানের তুলনায় কম নমনীয়। আনটেম্পারড মারটেনসাইট অপ্রত্যাশিত ভঙ্গুর ভঙ্গুর বিষয় হতে পারে। ক্ষয়কারী পরিবেশে, অপ্রচলিত মার্টেনসাইট হ'ল হাইড্রোজেন এম্বিটলেটমেন্টের মতো কব্জনকারী ঘটনাগুলিতে আরও সংবেদনশীল যেগুলি বৃষ্টিপাতকে আরও শক্ত করে তোলে heat একইভাবে, আনটেম্পারড মারটেনাইট ক্লোরাইড স্ট্রেস জারা ক্র্যাকিংয়ের ক্ষেত্রে আরও বেশি সংবেদনশীল যার মধ্যে মার্টেনাইট হ্রাস পেয়েছে।
এই খাদ স্থির সমুদ্রের জলে ক্ষয় বা ক্র্যাক জারা সংবেদনশীল।
এটি 304L গ্রেড হিসাবে পেট্রোকেমিক্যাল, খাদ্য প্রক্রিয়াকরণ এবং কাগজ শিল্পে ক্ষয় প্রতিরোধের একই ক্ষমতা রয়েছে।
9 অক্সিজেন সংরক্ষণ
17-4PH এর জারণ প্রতিরোধের প্রকার 410 এর মতো 12 শতাংশ ক্রোমিয়াম অ্যালোগুলির চেয়ে উচ্চতর তবে প্রকার 430 এর চেয়ে সামান্য নিকৃষ্ট। বৃষ্টিপাত শক্ত হয়ে পৃষ্ঠের জারণ তৈরি করবে।
10 তাপ চিকিত্সা
17-4PH ঘোষিত অবস্থায় সজ্জিত। একে সমাধানের তাপ চিকিত্সা শর্তও বলা হয় বা কন্ডিশন এ। আনিলিং প্রায় 1900 ℉ (1040 ℃) থেকে 1950 ℉ (1065 ℃) এ তাপ চিকিত্সা এবং ঘরের তাপমাত্রায় শীতল করার মাধ্যমে পরিচালিত হয়। এই অবস্থায়, উপাদান একটি martensitic কাঠামো ধারণ করে। মার্টেনসটিক কাঠামো হিসাবে, 17-4PH মিশ্রণটি এনিলড অবস্থায় তুলনামূলকভাবে উচ্চ শক্তি এবং কঠোরতার অধিকারী। বয়স্ক অবস্থার চেয়ে এইচ 1150 এ উপাদানের শক্তি এবং কঠোরতা সাধারণত কিছুটা কম।
কঠোর স্টেইনলেস স্টিল 17-4PH বৃষ্টিপাতের জন্য ব্যবহৃত তাপ চিকিত্সাগুলি নীচে সংক্ষিপ্ত করা হয়েছে।
| শর্ত | তাপমাত্রা | সময় |
| H900 | 900 ± 10 ℉ (482 ± 5 ℃) | 60 মিনিট Min 5 মিনিট |
| H925 | 925 ± 10 ℉ (496 ± 5 ℃) | 4 ঘন্টা ± 0.25 ঘন্টা |
| H1025 | 1025 ± 10 ℉ (552 ± 5 ℃) | 4 ঘন্টা ± 0.25 ঘন্টা |
| H1075 | 1075 ± 10 ℉ (579 ± 5 ℃) | 4 ঘন্টা ± 0.25 ঘন্টা |
| H1100 | 1100 ± 10 ℉ (593 ± 5 ℃) | 4 ঘন্টা ± 0.25 ঘন্টা |
| H1150 | 1150 ± 10 ℉ (621 ± 5 ℃) | 4 ঘন্টা ± 0.25 ঘন্টা |
| এসএ 693 থেকে শর্ত H1150-M | 1400 ± 10 ℉ (760 ± 5 ℃) 2 ঘন্টা + 1150 ± 10 ℉ 4 ঘন্টা | |
11 প্রক্রিয়া
ফোর্জিং → রুফ মেশিনিং → সমাধান অ্যানিলিং → एजিং → সেন্টার হোল বোরিং → পরীক্ষা ও পরিদর্শন
12 পণ্য ক্ষমতা
ওডি: 120-300 মিমি
আইডি: 50-200 মিমি
দৈর্ঘ্য: 500-10,000 মিমি
সোজা: mm1 মিমি / মি
সারফেস: রুক্ষ মেশিন
13 স্ট্যান্ডার্ড স্পেসিফিকেশন
SAE AMS 5643R
ASTM A564
14 ব্যবসায় শর্ত
| ন্যূনতম চাহিদার পরিমাণ | বিনিমেয় |
| মূল্য | বিনিমেয় |
| প্যাকেজিং বিবরণ | জল প্রতিরোধ, সামুদ্রিক পরিবহন, প্লাস্টিকের বাক্স |
| ছাপ | আদেশ অনুসারে |
| বিতরণ সময় | 30-60 দিন |
| পরিশোধের শর্ত | টি / টি, এল / সি দর্শনে, ডি / পি |
| যোগানের ক্ষমতা | 1000 মেট্রিক টন / মাস |
ব্যক্তি যোগাযোগ: Mr. lian
টেল: 86-13913685671
ফ্যাক্স: 86-510-86181887
