পণ্যের বিবরণ:
|
উপাদান: | UNS N06686, একটি একক-ফেজ, কম কার্বন, অস্টেনিটিক Ni-Cr-Mo-W খাদ | ||
---|---|---|---|
লক্ষণীয় করা: | অস্টেনিটিক স্টেইনলেস স্টীল খাদ,জারা প্রতিরোধী খাদ,ইউএনএস N06686 জারা প্রতিরোধী খাদ |
জারা প্রতিরোধী মিশ্রণ 686 (N06686) পাইপ, ফালা, বার, ফোর্সিং, বেঁধে রাখা, তারের oceaneering জন্য
1 পণ্য
Oceaneering এবং সামুদ্রিক প্রয়োগের জন্য অসামান্য জারা প্রতিরোধক খাদ 686 (ইউএনএস N06686)।
অ্যালোয় 686 পাইপ, নল, শীট, ফালা, প্লেট, বৃত্তাকার এবং ষড়ভুজ বারের হিসাবে পণ্য ফর্মগুলিতে পাওয়া যায়, ফোরজিং, স্টিল, কয়েলে তারের এবং তারের রড এবং বন্ধনকারী (বোল্ট, বাদাম এবং ফেনা ইত্যাদি)।
2 প্রয়োজনীয় ডিজাইন
UNS N06686, W.Nr.2.4606, NiCr21Mo16W (DIN), ইনকোনেল® অ্যালোয় 686
3 একটি পিপিএলিকেশন
অ্যালোয় 686 কেমিক্যাল প্রসেসিং, মহাসাগর, দূষণ নিয়ন্ত্রণ, সজ্জা এবং কাগজ উত্পাদন, এবং বর্জ্য ব্যবস্থাপনা অ্যাপ্লিকেশনগুলিতে আক্রমণাত্মক মিডিয়া প্রতিরোধের জন্য ব্যবহৃত হয়।
4 ওভারভিউ
অ্যালোয় 686 হ'ল একক-পর্যায়, কম কার্বন, তাত্পর্যপূর্ণ নি-সিআর-মো-ডব্লিউ মিশ্রণ বিভিন্ন পরিবেশে এক্ষেত্রে অসামান্য জারা প্রতিরোধের প্রস্তাব করে। এর উচ্চ নিকেল (নী) এবং মলিবেডেনাম (মো) পরিস্থিতি হ্রাস করতে ভাল প্রতিরোধ সরবরাহ করে এবং উচ্চ ক্রোমিয়াম (সিআর) মিডিয়ার জারণকে প্রতিরোধের প্রস্তাব দেয়। মলিবডেনম (মো) এবং টুংস্টেন (ডাব্লু) স্থানীয় প্রতিরোধের যেমন পিটিংয়ের জন্য সহায়তা প্রতিরোধ। বৈশিষ্ট্যগুলি বাড়ানোর জন্য আয়রন (ফে) নিবিড়ভাবে নিয়ন্ত্রণ করা হয়। কম কার্বন (সি) ঝালাই জয়েন্টগুলির তাপ প্রভাবিত অঞ্চলে জারা প্রতিরোধ বজায় রাখতে শস্যের সীমানা বৃষ্টিপাতকে হ্রাস করতে সহায়তা করে। অ্যালয়িং (সিআর + মো + ডাব্লু) কন্টেন্টের সাথে সাধারণ, পিটিং এবং ক্রাইভ জারাটির প্রতিরোধ ক্ষমতা বৃদ্ধি পায় এবং প্রতিযোগিতামূলক উপকরণের তুলনায় অ্যালোয় 686 স্কোর বেশি।
অ্যালোয় 686 21 শতকের জারা প্রতিরোধক খাদ হিসাবে পরিচিত। এটি বাণিজ্যিক জারা প্রতিরোধী খাদ উপকরণগুলির মধ্যে সর্বাধিক উচ্চ খাদ।
খাদ | ফে | এন | কোটি | মো | ওয়াট | CR + মো + + ডব্লিউ |
ইউএনএস এন06625 | 3 | 62 | 22 | 8.8 | - | 30.8 |
ইউএনএস এন 10276 | 6 | 57 | 15.5 | 16 | 3.9 | 35.4 |
ইউএনএস এন06022 | 2 | 59.4 | 20.5 | 14.2 | 3.2 | 37.9 |
ইউএনএস এন06686 | 1 | 57 | 20.5 | 16.3 | 3.9 | 40.7 |
৫ টি রাসায়নিক সংমিশ্রণ (ডাব্লুএইচটি%):
ফে | এন | কোটি | মো | MN | যদি |
≤2.0 | ভারসাম্য | 19.0-23.0 | 15.0-17.0 | ≤0.75 | ≤0.08 |
সি | ওয়াট | পি | এস | ti | |
≤0.01 | 3.0-4.4 | ≤0.040 | ≤0.020 | 0.02-0.25 |
6 শারীরিক সম্পত্তি
ঘরের তাপমাত্রায় ঘনত্ব: 0.315 পাউন্ড / 3 ইন (8.73 গ্রাম / সেমি 3 )
গলনের সীমা: 2440-2516 ° F (1338-1380 ° C)
200 oersted (15.9 কেএ / এম) এ ব্যাপ্তিযোগ্যতা: 1.0001
7 প্রযুক্তিগত বৈশিষ্ট্য
সারণী 7-1 ঘরের তাপমাত্রা যান্ত্রিক বৈশিষ্ট্য
পণ্য ফর্ম | বেধ বা ব্যাস | প্রসার্য শক্তি | ফলন শক্তি (0.2% অফসেট) | প্রতান | |||
ভিতরে | মিমি | ksi | এমপিএ | ksi | এমপিএ | % | |
প্লেট | 0.5 | 12.7 | 104,7 | 722 | 52,8 | 364 | 71 |
প্লেট | 0.25 | 6.35 | 106,3 | 733 | 57,9 | 399 | 68 |
চাদর | 0,125 | 3.18 | 116,5 | 803 | 61.1 | 421 | 59 |
চাদর | 0,062 | 1.57 | 123 | 848 | 59,2 | 408 | 59 |
যষ্টি | 1.5 | 38.1 | 117,5 | 810 | 52,1 | 359 | 56 |
সারণী 7-2 উচ্চ তাপমাত্রা দশক পরীক্ষা
তাপমাত্রা | উত্পাদন শক্তি | প্রসার্য শক্তি | প্রতান | |||
° ফাঃ | ° সেঃ | ksi | এমপিএ | ksi | এমপিএ | % |
75 | 24 | 57.5 | 396 | 107,3 | 740 | 60 |
200 | 93 | 46.8 | 323 | 100,2 | 691 | 69 |
400 | 204 | 42.1 | 290 | 92,1 | 635 | 67 |
600 | 316 | 41.7 | 288 | 87,3 | 602 | 60 |
800 | 427 | 32.5 | 224 | 82,6 | 570 | 69 |
1000 | 538 | 37.9 | 261 | 79,1 | 545 | 61 |
8 সংশোধন প্রতিরোধ
অ্যালোয় 686 সাধারণ জারা, স্ট্রেস-জারা ক্র্যাকিংয়ের জন্য, এবং পিটিং এবং ক্রাভাইস জারাতে অসামান্য প্রতিরোধের প্রস্তাব করে। Ldালাইয়ের সময় আন্তঃখণ্ড বৃষ্টিপাতের প্রতিরোধের এটি ঝালাইযুক্ত জয়েন্টগুলির তাপ-প্রভাবিত অঞ্চলে এর জারা-প্রতিরোধ বজায় রাখে।
এটি উভয় হ্রাস এবং অক্সাইডাইজিং অ্যাসিড এবং মিশ্রিত অ্যাসিড দ্রবণগুলির প্রতিরোধের প্রস্তাব করে। এটি বিশেষত হ্যালাইডগুলির উচ্চ ঘনত্বযুক্ত মিশ্রিত অ্যাসিডগুলি পরিচালনা করার পক্ষে উপযুক্ত। এটি 1 বা তারও কম পিএইচ মাত্রা এবং 100,000 পিপিএম-এর ক্লোরাইড স্তর সহ মিশ্র অ্যাসিড মিডিয়াতে ভাল প্রতিরোধ দেখিয়েছে।
পিটিং জারাতে মিশ্রিত প্রতিরোধের প্রায়শই তথাকথিত "পিটিং প্রতিরোধের সমতুল্য সংখ্যা" - পিআরএন এর সাথে তুলনা করা হয়। পারফরম্যান্স সম্ভাবনা গণনা দ্বারা তুলনা করা যেতে পারে:
PREN =% Cr + 1.5 (% Mo +% W +% Nb)
উত্সাহের ক্রমবর্ধমান ক্রমে, অত্যন্ত মিশ্র খাদ 686 বাণিজ্যিকভাবে উপলব্ধ, পিট-প্রতিরোধী, নি-সিআর-মো মিশ্রের মধ্যে সর্বোত্তম পছন্দ হিসাবে প্রমাণিত হয়েছে:
খাদ 686 | 51 |
খাদ 22 | 47 |
ইউএনএস এন06059 | 47 |
ইউএনএস এন06200 | 47 |
ইউএনএস এন06022 | 46 |
ইউএনএস এন 10276 | 45 |
ইউএনএস এন06625 | 40 |
জারা প্রতিরোধ - সামুদ্রিক অ্যাপ্লিকেশন
অ্যালোয় 686 সমুদ্রের জলে সাধারণ, গ্যালভ্যানিক এবং স্থানীয়কৃত জারা এবং হাইড্রোজেন সূচকের জন্য দুর্দান্ত প্রতিরোধের প্রদর্শন করে (নীচে টেবিলগুলি)। তদতিরিক্ত, সমুদ্রের জল মিশ্রণের ক্লান্তি শক্তিতে কেবল একটি সামান্য প্রভাব ফেলে (চিত্র 2)। সুতরাং, খাদ 686 সামুদ্রিক পরিষেবার জন্য একটি আদর্শ উপাদান।

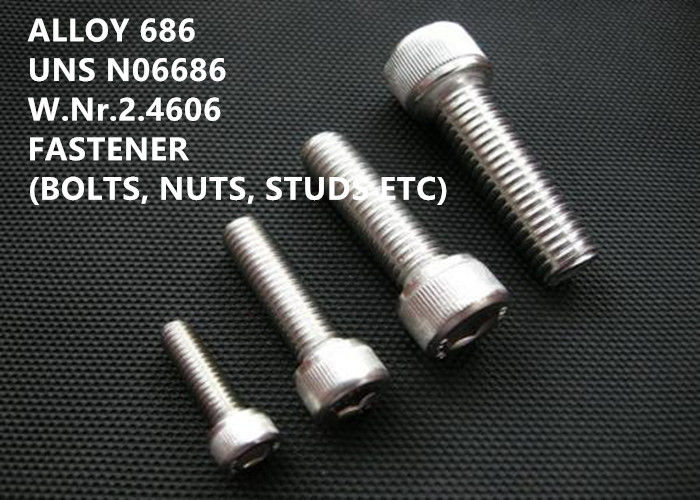

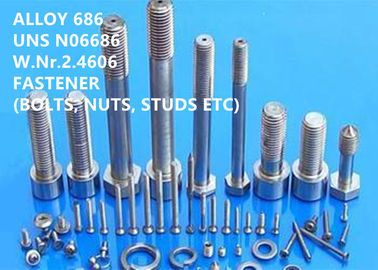

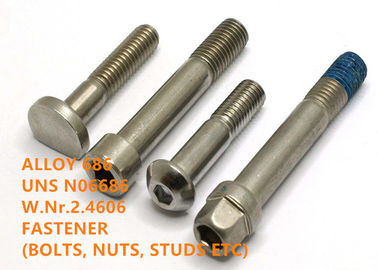

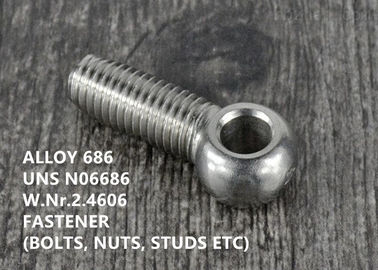

অ্যালোয় 686 ফাস্টেনার (বোল্ট, বাদাম, ফেনা ইত্যাদি) সামুদ্রিক পরিষেবাতে ভাল সম্পাদন করে। উচ্চ শক্তি বোল্টিংয়ের প্রয়োজন হলে অ্যালোয় 686 ঠান্ডা কাজ করে শক্তিশালী হতে পারে 150 কাসি শক্তি স্তর অর্জন করতে। এই উচ্চ শক্তি বন্ধনকারীগুলি annealed উপাদান হিসাবে সমুদ্রের জলে জারা প্রয়োজনীয়ভাবে একই প্রতিরোধের প্রস্তাব।
টেবিল 8-1 60 দিনের জন্য 60 ডিগ্রি সেলসিয়াস তাপমাত্রায় ক্লোরিনযুক্ত সমুদ্রের জলে খাঁজ কাটা প্রতিরোধের
উপাদান পরীক্ষিত | ক্রাভাইস আক্রমণের গভীরতা (মিলস) |
খাদ 686 | 0 |
এআইএসআই 316 এসএস | 2 |
দ্বৈত এসএস 2207 | 2 |
খাদ 625 | 2 |
সারণী 8-2 60 দিনের জন্য 25 ডিগ্রি সেন্টিগ্রেড (77 ডিগ্রি ফারেনহাইট) এ শান্ত সমুদ্রের জলে ক্রাইভাই জারা প্রতিরোধের
পরিহিত উপকরণ | সাইটগুলি আক্রমন / উপলব্ধ | সর্বোচ্চ আক্রমণ, মিমি (মিলস) |
খাদ 686 | 0/6 | 0.00 (0) |
খাদ 625 | 2/6 | 0.11 (4) |
খাদ সি -276 | 0/6 | 0.00 (0) |
সারণী 8-3 180 দিনের জন্য 14.4 ডিগ্রি সেন্টিগ্রেড (58 ডিগ্রি ফারেনহাইট) এ প্রবাহমান সমুদ্রের জলে ক্রাভাই জারা প্রতিরোধের
খাদ | ব্যাপক ক্ষতি (ছ) | ক্রেভিস ক্ষয় | সর্বোচ্চ। আক্রমণ গভীরতা, মিমি (মিলস) |
খাদ 625 | 0,0023 | হ্যাঁ | 0.01 (0.4) |
0,0045 | হ্যাঁ | 0.02 (0.8) | |
0,1652 | হ্যাঁ | 0.12 (5.0) | |
খাদ সি -276 | শূন্য | না | 0 (0) |
শূন্য | না | 0 (0) | |
খাদ 686 | শূন্য | না | 0 (0) |
শূন্য | না | 0 (0) |
9 কাজ নির্দেশ
জালিয়াতি
খাদ 686 সহজেই বানোয়াট হয়। গঠনের ক্রিয়াকলাপগুলি অন্যান্য উচ্চ-নিকেল খাদগুলির জন্য যেমন অ্যালোয় সি -276, এলোয় 22 এবং অ্যালোয় 625 এর জন্য ব্যবহৃত স্ট্যান্ডার্ড পদ্ধতিগুলি হতে পারে cold ঠান্ডা গঠনের সময় কঠোরভাবে কাজ করা মধ্যবর্তী অ্যানিলিং প্রয়োজনীয় করে তুলতে পারে।
গরম কাজ
গরম ফর্মিং 1600-2250 ° ফ (870-1230 ডিগ্রি সেন্টিগ্রেড) এর মধ্যে হওয়া উচিত, সমস্ত ভারী 2000 ডিগ্রি ফারেনহাইট (1090 ডিগ্রি সেন্টিগ্রেড) এর উপরে তৈরি হওয়া উচিত।
পোড়ানো
এলোয় 686 সাধারণত শীতকালীন 2150-2200 ° F (1180-1200 ° C) এ শীতল হয়।
10 স্ট্যান্ডার্ড স্পেসিফিকেশন
এএসএমই বিভাগ অষ্টময়ের জন্য অ্যালোয় 686 অনুমোদিত ডিজাইনের চাপ, 800 ° F পর্যন্ত পরিষেবা জন্য বিভাগ 1 নির্মাণের ASME কোড কেস 2198 এবং ASME বিভাগ II এর টেবিল 1B, অংশ D. সংজ্ঞা দেওয়া হয়েছে, ASME বানোয়াটের জন্য, অ্যালোয় 686 কে P- হিসাবে শ্রেণিবদ্ধ করা হয়েছে No.43 উপাদান। ওয়ার্কস্টাফব্ল্যাট 515 / 12.97 তাপমাত্রায় 400 ডিগ্রি সেন্টিগ্রেড তাপমাত্রায় ব্যবহারের জন্য অ্যালোয় 686 অনুমোদিত হয় VdTÜV দ্বারা। এই মিশ্রণটি তেল এবং গ্যাস পরিষেবার জন্য NACE MR0175 এর অধীনে অনুমোদিত হয়েছে।
সমস্ত এফ orms
NACE RP0294
রড, বি আর, ওয়াইরে , ফোরজিং এবং এফ ওজিং এস টক
এএসটিএম বি 462
ASME SB564 / ASTM B564
ASME SB574 / ASTMB574
দিন 17752
দিন 17753
দিন 17754
প্লেট, এর হিট এবং এস ট্রিপ
ASME SB575 / ASTMB575
এএসটিএম বি 906 / এএসএমই এসবি 906
ডিআইএন 17750
পাইপ এবং টি ube
এএসটিএম বি 163 / এএসএমই এসবি 163
এএসএমই এসবি 619 / এএসটিএম বি 619
এএসএমই এসবি 622 / এএসটিএম বি 622
এএসএমই এসবি 626 / এএসটিএম বি 626
এএসএমই এসবি 751 / এএসটিএম বি 751
এএসএমই এসবি 775 / এএসটিএম বি 775
এএসএমই এসবি 829 / এএসটিএম বি 829
দিন 17751
Rodালাই পি রডক্টস
AWS A5.14 / ERNiCrMo-14
এডাব্লুএস এ 5.11 / এনআইসিক্রোমো -14
দৃঢ়ভাবে আবদ্ধকারী
এএসটিএম এফ 467, এফ 467 এম
ASTM F468, F468M
SAE AMS J2295, J2271, J2655, J2280, J2484, J2485
রচনা
ডিআইএন 17744
11 প্রতিযোগিতামূলক অগ্রিম
(1) 50 বছরেরও বেশি অভিজ্ঞতার অভিজ্ঞতা এবং উচ্চ তাপমাত্রা মিশ্রণ, জারা প্রতিরোধের মিশ্রণ, যথার্থ মিশ্রণ, অবাধ্য ধাতু, বিরল ধাতু এবং মূল্যবান ধাতু উপাদান এবং পণ্যগুলিতে বিকাশ।
(২) state টি রাজ্যের কী পরীক্ষাগার এবং ক্রমাঙ্কন কেন্দ্র।
(3) পেটেন্ট প্রযুক্তি।
(4) অতি-বিশুদ্ধতা গন্ধ প্রক্রিয়া: ভিআইএম + আইজি-ইএসআর + ভিএআর
(5) দুর্দান্ত উচ্চ কার্যকারিতা।
13 ব্যবসায় শর্ত
ন্যূনতম চাহিদার পরিমাণ | বিনিমেয় |
মূল্য | বিনিমেয় |
প্যাকেজিং বিবরণ | জল প্রতিরোধ, সমুদ্রসীমার পরিবহণ, মিলের রফতানি স্ট্যান্ডার্ড প্যাকিং |
ছাপ | আদেশ অনুসারে |
বিতরণ সময় | 60-90 দিন |
পরিশোধের শর্ত | টি / টি, এল / সি দর্শনে, ডি / পি |
যোগানের ক্ষমতা | প্রতিদিন 3000 টুকরা |
