পণ্যের বিবরণ:
|
| উপাদান: | UNS N06985, একটি স্থিতিশীল অস্টেনিটিক নিকেল-ক্রোমিয়াম-লোহা খাদ | ||
|---|---|---|---|
| লক্ষণীয় করা: | জারা প্রতিরোধী খাদ,উচ্চ শক্তি বিশেষ সংকর,পেট্রোকেমিক্যাল শিল্প বিশেষ খাদ পাইপ |
||

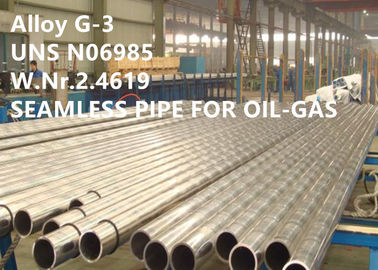

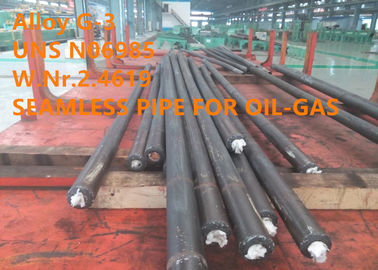

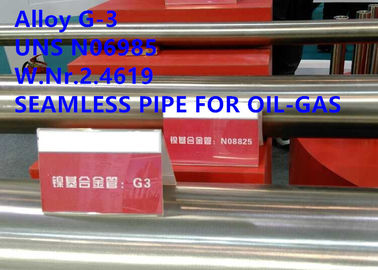

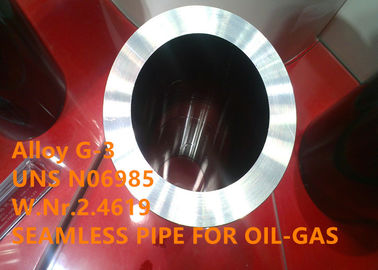

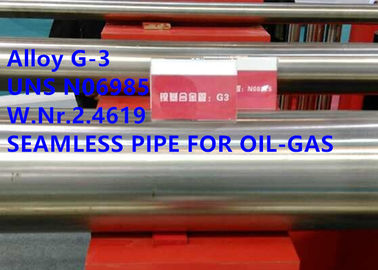

তেল-গ্যাসের জন্য জারা প্রতিরোধী খাদ বিজোড় পাইপ খাদ G-3, UNS N06985
1টি পণ্য
পরিবেষ্টিত এবং উচ্চ তাপমাত্রায় তেল-গ্যাস হ্যান্ডলিং সালফিউরিক এবং ফসফরিক অ্যাসিডের জন্য জারা প্রতিরোধী খাদ বিজোড় পাইপ অ্যালয় G-3, UNS N06985।
2 সমতুল্য পদবী
W. Nr.2.4619, NiCr22Mo7Cu(DIN), NiCr22Fe20Mo7Cu2(ISO), Hastelloy® G-3, Inconel® Alloy G-3, VDM® অ্যালয় G-3, Nicrofer ® 4823 hMo
3 ওভারভিউ
অ্যালয় G-3 হল একটি স্থিতিশীল অস্টেনিটিক নিকেল-ক্রোমিয়াম-লোহার সংকর ধাতু যার সাথে মলিবডেনাম এবং তামার সংযোজন।কিছু গৌণ উপাদান তাপ-আক্রান্ত-জোন (HAZ) ক্ষয় এবং উন্নত ঢালাইযোগ্যতা বৃদ্ধি প্রতিরোধের জন্য নিয়ন্ত্রিত হয়।অ্যালয় জি -3 এর অক্সিডাইজিং রাসায়নিক এবং বায়ুমণ্ডলের চমৎকার জারা প্রতিরোধ ক্ষমতা রয়েছে।এটি নিকেল এবং তামার বিষয়বস্তুর কারণে রাসায়নিক কমাতেও প্রতিরোধী।নিকেল ক্লোরাইডযুক্ত পরিবেশে ব্যতিক্রমী স্ট্রেস-জারা-ক্র্যাকিং প্রতিরোধের সাথে খাদ সরবরাহ করে।উচ্চ মলিবডেনাম পিটিং এবং ফাটল ক্ষয়ের জন্য খুব ভাল প্রতিরোধ প্রদান করে।কম কার্বন সংবেদনশীলতা প্রতিরোধ করতে সাহায্য করে, আন্তঃ দানাদার ক্ষয়ের জন্য খাদ প্রতিরোধ করে।
খাদ G-3 দ্বারা চিহ্নিত করা হয়:
■ অক্সিডাইজিং এবং হ্রাস উভয় অবস্থার অধীনে বিস্তৃত ক্ষয়কারী মিডিয়ার জন্য খুব ভাল প্রতিরোধ
■ ফাটল এবং পিটিং জারা এবং ক্ষয় ক্র্যাকিং চাপের জন্য দুর্দান্ত প্রতিরোধ
4 আবেদন
অ্যালয় G-3 ফসফরিক এবং সালফিউরিকের মতো হ্রাসকারী অ্যাসিড পরিচালনার জন্য বিশেষভাবে উপযুক্ত।এটি ফ্লু গ্যাস ডিসালফারাইজেশন সিস্টেমে (স্ক্রাবার) ব্যবহার করা হয়, বিশেষত কোনচার, ড্যাম্পার এবং আউটলেট ডাক্টিং এলাকায়।এটি রাসায়নিক এবং সজ্জা এবং কাগজ শিল্পে অন্যান্য বায়ু দূষণ নিয়ন্ত্রণ ব্যবস্থায় ব্যবহার করা যেতে পারে।এটি ফসফরিক অ্যাসিড উত্পাদন উদ্ভিদে বাষ্পীভবনকারী, তাপ-এক্সচেঞ্জার, ট্যাঙ্ক লাইনার এবং অন্যান্য সরঞ্জামগুলির জন্য একটি ভাল প্রার্থী।
অ্যালয় G-3 পরিবেষ্টিত এবং উচ্চ তাপমাত্রায় সালফিউরিক এবং ফসফরিক অ্যাসিড পরিচালনার উপাদানগুলির জন্য রাসায়নিক এবং পেট্রোকেমিক্যাল শিল্পে ব্যাপক প্রয়োগ খুঁজে পায়।
সাধারণ অ্যাপ্লিকেশন হল:
■ বর্জ্য পারমাণবিক জ্বালানী উপাদান দ্রবীভূত করার জন্য জাহাজ এবং সরঞ্জাম
■ ফ্লু গ্যাস ডিসালফারাইজেশন সিস্টেমের জন্য উপাদান
■ টক গ্যাস পরিষেবার সরঞ্জাম এবং উপাদান
■ অ্যাসিটিক অ্যাসিড তৈরির সরঞ্জাম
5 রাসায়নিক রচনা
| ফে | নি | ক্র | কু | মো | ডব্লিউ | কো |
| 18.0-21.0 | ভারসাম্য | 21.0-23.5 | 1.5-2.5 | ৬.০-৮.০ | ≤1.50 | ≤5.0 |
| গ | Mn | সি | পৃ | এস | এনবি | Nb+Ta |
| ≤0.015 | ≤1.0 | ≤1.0 | ≤0.040 | ≤0.030 | 0.20-0.50 | ≤0.50 |
6 পৃভৌতিক বৈশিষ্ট্য
ঘনত্ব: 0.3 পাউন্ড/ইঞ্চি3 (8.3 গ্রাম/সেমি3)
গলনা পরিসীমা: 1260-1343°C (2300-2450°F)
7 যান্ত্রিক বৈশিষ্ট্য
অ্যালয় G-3 ভাল যান্ত্রিক বৈশিষ্ট্য প্রদর্শন করে।
নিম্নোক্ত বৈশিষ্ট্যগুলি অ্যালয় জি-3-এর ক্ষেত্রে প্রযোজ্য দ্রবণে চিকিত্সা করা অবস্থায় এবং নির্দেশিত আকারের রেঞ্জে।
সারণি 3 ঘরের তাপমাত্রায় ন্যূনতম যান্ত্রিক বৈশিষ্ট্য।
| ফর্ম | মাত্রা | প্রসার্য শক্তি | 0.2% ফলন শক্তি | 1% ফলন শক্তি | প্রসারণ A5 | ব্রিনেল কঠোরতা | ||||
| মিমি | ইঞ্চি | N/mm2 | ksi | N/mm2 | ksi | N/mm2 | ksi | % | এইচবি | |
| চাদর, ফালা | 0.5 - 20.0 | 0.02 - 2 3/4 | 620 | 90 | 240 | 35 | 260 | 38 | 45 | ≤ 240 |
| প্লেট | > 20.0 - 65 | 2 3/4 - 2 1/4 | 590 | 85 | 210 | 30 | 230 | 33 | 35 | ≤ 240 |
| টিউব নল | > 20.6 - 65 | 0.025 - 2 3/16 | 620 | 90 | 240 | 35 | 260 | 38 | 35 | ≤ 240 |
| রড, বার | ≤ 20 | ≤ 3/4 | 620 | 90 | 240 | 35 | 260 | 38 | 45 | ≤ 240 |
| > 20 - 90 | > 3/4 - 3 1/2 | 585 | 85 | 205 | 30 | 225 | 33 | 35 | ≤ 240 | |
8 জারা প্রতিরোধের
অ্যালয় G-3 অক্সিডাইজিং এবং হ্রাস উভয় অবস্থাতেই অ্যাসিড এবং ক্ষারগুলিতে ক্ষয় প্রতিরোধী।
এটি মিশ্র অজৈব এবং জৈব অ্যাসিড, ফ্লোসিলিসিক অ্যাসিড, দূষিত নাইট্রিক, সালফিউরিক এবং ফসফরিক অ্যাসিড, হাইড্রোফ্লুরিক অ্যাসিড এবং শিশির বিন্দুর নীচে ফ্লু গ্যাসের খুব ভাল প্রতিরোধ প্রদর্শন করে।
উচ্চ মলিবডেনাম বিষয়বস্তু ফাটল এবং পিটিং ক্ষয় থেকে চমৎকার প্রতিরোধ নিশ্চিত করে।
অ্যালয় G-3 কার্যত ক্লোরাইড-প্ররোচিত স্ট্রেস জারা ক্র্যাকিং থেকে প্রতিরোধী।
9 কাজের নির্দেশনা
খাদ G-3 সাধারণ শিল্প পদ্ধতি দ্বারা সহজেই গড়া হয়।গরম এবং ঠান্ডা কাজের জন্য, তবে, উপাদানের উচ্চ শক্তির কারণে উচ্চ-শক্তির মেশিনের প্রয়োজন হয়।নিকেল ধাতুগুলির জন্য স্ট্যান্ডার্ড পদ্ধতি দ্বারা গঠনের ক্রিয়াকলাপগুলি সঞ্চালিত হয়।
গরম করার
এটা খুবই গুরুত্বপূর্ণ যে ওয়ার্কপিসটি গরম করার আগে এবং চলাকালীন পরিষ্কার এবং কোনও দূষক থেকে মুক্ত।
সালফার, ফসফরাস, সীসা এবং অন্যান্য নিম্ন-গলনা-বিন্দু ধাতুর মতো দূষকগুলির উপস্থিতিতে উত্তপ্ত হলে অ্যালয় G-3 ভ্রূণ হয়ে যেতে পারে।দূষণের উত্সগুলির মধ্যে রয়েছে চিহ্নিতকরণ এবং তাপমাত্রা নির্দেশক পেইন্ট এবং ক্রেয়ন, লুব্রিকেটিং গ্রীস এবং তরল এবং জ্বালানী।
গরম কাজ
অ্যালয় G-3 1150 থেকে 900°C (2100 থেকে 1650°F) রেঞ্জে গরম-কাজ করা হতে পারে।শীতল হওয়া উচিত জল নিভিয়ে বা যত দ্রুত সম্ভব।
সর্বাধিক জারা প্রতিরোধের এবং সর্বোত্তম বৈশিষ্ট্য নিশ্চিত করার জন্য গরম কাজ করার পরে সমাধান চিকিত্সা প্রয়োজন।
ঠান্ডা কাজ
ঠান্ডা কাজ সমাধান-চিকিত্সা উপাদান বাহিত করা উচিত.অস্টেনিটিক স্টেইনলেস স্টিলের তুলনায় অ্যালয় G-3-এর পরিশ্রম-কঠিনতা হার অনেক বেশি এবং গঠনের সরঞ্জামগুলিকে সেই অনুযায়ী মানিয়ে নিতে হবে।যখন ভারী ঠান্ডা কাজ সঞ্চালিত হয়, আন্তঃ-পর্যায় অ্যানিলিং প্রয়োজনীয় হতে পারে।15% এর বেশি ঠান্ডা হ্রাসের পরে, ব্যবহারের আগে চূড়ান্ত অ্যানিলিং প্রয়োজন।
যন্ত্রশক্তি
অ্যালয় জি-3 দ্রবণযুক্ত অবস্থায় মেশিন করা উচিত।খাদ এর উচ্চ পরিশ্রম-শক্তকরণ হার বিবেচনা করা উচিত;অর্থাৎ নিম্ন-অ্যালয় স্ট্যান্ডার্ড অস্টেনিটিক স্টেইনলেস স্টিলের তুলনায় শুধুমাত্র নিম্ন পৃষ্ঠের কাটিয়া গতি সম্ভব।সরঞ্জাম সব সময়ে নিযুক্ত করা উচিত.ভারী ফিড কাজ কঠোর ত্বকের নিচে পেতে গুরুত্বপূর্ণ.
10 হিট ট্রিটমেন্ট
অ্যানিলিং
দ্রবণ চিকিত্সা 1100 থেকে 1150 ডিগ্রি সেলসিয়াস (2010 থেকে 2100 ডিগ্রি ফারেনহাইট) তাপমাত্রা পরিসরে করা উচিত।
সর্বাধিক জারা প্রতিরোধের জন্য গরম করার পরে জল নিভানো অপরিহার্য।
যে কোনো গরম করার সময়, পরিষ্কার-পরিচ্ছন্নতার বিষয়ে পূর্বে বর্ণিত সতর্কতা অবশ্যই পালন করতে হবে।
শক্ত করা
অ্যালয় G-3 ঠান্ডা কাজ করে শক্ত করা যেতে পারে।
11 টিউবিং সাইজ
OD: 3-1/2 ইঞ্চি (88.9 মিমি), 4 ইঞ্চি (101.6 মিমি), 4-1/2 ইঞ্চি (114.3 মিমি)
WT: 5.49mm - 16.00mm
দৈর্ঘ্য: R1 (6.10 - 7.32m), R2 (8.53 - 9.75m), R3 (11.58 - 12.80m)
12 কেসিং সাইজ
OD: 4-1/2 ইঞ্চি (114.3 মিমি), 5 ইঞ্চি (127.0 মিমি), 5-1/2 ইঞ্চি (139.7 মিমি), 6-5/8 ইঞ্চি (168.28 মিমি), 7 ইঞ্চি (177.8 মিমি), 7 -5/8 ইঞ্চি (193.68 মিমি), 7-3/4 ইঞ্চি (196.85 মিমি), 8-5/8 ইঞ্চি (219.08 মিমি)
WT: 5.21 মিমি - 22.22 মিমি
দৈর্ঘ্য: R1 (4.88 - 7.62m), R2 (7.62 - 10.36m), R3 (10.36 - 14.63m)
13 মাত্রা সহনশীলতা
নিম্নলিখিত সহনশীলতাগুলি পাইপের বাইরের ব্যাস, ডি-তে প্রযোজ্য
| লেবেল 1 | বাইরের ব্যাসের উপর সহনশীলতা, ডি |
| < 4-1/2 | ± 0.79 মিমি (± 0.031 ইঞ্চি) |
| ≥ 4-1/2 | -0.5 %D / +1.0 %D |
দেয়ালের বেধ: পাইপের জন্য সহনশীলতা -12.5%
ভিতরের ব্যাস: ভিতরের ব্যাস, d, বাইরের ব্যাস এবং ভর সহনশীলতা দ্বারা নিয়ন্ত্রিত হয়।
14 গরম এক্সট্রুশন প্রক্রিয়া
বার → পরিদর্শন → পিলিং → কাটিং → বোরিং → চ্যামফারিং → পরিদর্শন → ক্লিনিং → প্রিহিটিং → ইন্ডাকশন হিটিং → ব্রোচিং → ইন্ডাকশন হিটিং → হট এক্সট্রুডিং → হিট ট্রিটমেন্ট → স্ট্রেটেনিং → স কাটিং → পিলিং → পরিদর্শন → সিডি → ডিইলও (সিডি) তাপ চিকিত্সা → সোজা করা → দৈর্ঘ্যে কাটা → পিকলিং → এনডিটি (এডি-কারেন্ট পরিদর্শন, ইউটি, হাইড্রোলিক চাপ পরিদর্শন) → প্যাকিং
15 এক্সট্রুড সিমলেস টিউবের বৈশিষ্ট্য
এক্সট্রুশন পাইপ উত্পাদন স্কু রোলিং এবং রোলার রোলিং থেকে সম্পূর্ণ আলাদা এবং নিম্নলিখিত বৈশিষ্ট্য রয়েছে
(1) টিউব প্রক্রিয়ার অন্যান্য পদ্ধতির সাথে তুলনা করে, এক্সট্রুশন পদ্ধতিটি থ্রি-ওয়ে কম্প্রেসিভ স্ট্রেসের মাধ্যমে গঠনের প্রক্রিয়ায় ধাতুর বৈশিষ্ট্য, যা কম প্লাস্টিসিটি ইস্পাত এবং খাদ তৈরি করতে ব্যবহার করা যেতে পারে, যেমন জিরকোনিয়াম খাদ, টাইটানিয়াম খাদ, পারমাণবিক শক্তি শিল্প এবং বিশেষ রাসায়নিক শিল্প প্রয়োগের জন্য Ni-Cr-Fe তাপ প্রতিরোধী খাদ, ইত্যাদি।এবং ভাল পৃষ্ঠ মানের প্রাপ্ত করা যেতে পারে.
(2) এক্সট্রুশন পদ্ধতিতে সাধারণ ডাই, উত্পাদন এবং প্রতিস্থাপন করা সহজ হওয়ার কারণে দুর্দান্ত নমনীয়তা এবং গতিশীলতা রয়েছে।
(3) এক্সট্রুডার দ্বারা উত্পাদিত টিউবের স্পেসিফিকেশন পরিসীমা অন্যান্য প্রক্রিয়ার চেয়ে বড়।
(4) টিউব প্রক্রিয়ার অন্যান্য পদ্ধতির সাথে তুলনা করে, এক্সট্রুশন আরও ভাল মানের পেতে পারে, টিউবের যান্ত্রিক বৈশিষ্ট্যগুলি আরও সমান, এবং নলটির ভিতরের এবং বাইরের পৃষ্ঠটি ঘূর্ণায়মান হওয়ার চেয়ে ভাল।
16 গরম ছিদ্র প্রক্রিয়া
বার → পরিদর্শন → পিলিং → কাটিং → সেন্টারিং → হিটিং → ছিদ্র → পিকলিং → এন্ড কাটিং → পরিদর্শন এবং মেরামত → সিআর(সিডি) → ডিওয়েল → হিট ট্রিটমেন্ট → সোজা করা → কাট টু লেন্থ → পিকলিং → ইউডিটি (এডি কারেন্ট পরিদর্শন, ইউটি, ইউটি) চাপ পরিদর্শন) → প্যাকিং
17 প্রতিযোগিতামূলক সুবিধা
(1) উচ্চ তাপমাত্রার খাদ, জারা প্রতিরোধের খাদ, নির্ভুল খাদ, অবাধ্য খাদ, বিরল ধাতু এবং মূল্যবান ধাতু উপাদান এবং পণ্যগুলিতে গবেষণা এবং বিকাশের 50 বছরেরও বেশি অভিজ্ঞতা।
(2) 6টি রাজ্য কী পরীক্ষাগার এবং ক্রমাঙ্কন কেন্দ্র।
(3) পেটেন্ট প্রযুক্তি।
(4) কয়েক হাজার মিটার গভীরে তেল-গ্যাস কূপে চলার সময় চমৎকার কর্মক্ষমতা।
(5) আমাদের কাছে টার্মিনাল গ্রাহক রয়েছে যেমন বেকার হিউজ, হ্যালিবার্টন, চায়না ন্যাশনাল অফশোর অয়েল কর্পোরেশন লিমিটেড (সিএনওওসি) ইত্যাদি।
18 স্ট্যান্ডার্ড স্পেসিফিকেশন
অ্যালয় G-3 আমেরিকান সোসাইটি অফ মেকানিক্যাল ইঞ্জিনিয়ার্স-এর বয়লার এবং প্রেসার ভেসেল কোডের ধারা VIII-এর অধীনে চাপ জাহাজগুলির জন্য নির্মাণের উপাদান হিসাবে অনুমোদিত।
অ্যালয় G-3 NACE স্ট্যান্ডার্ড MR0175 এ বলা হয়েছে
রড এবং বার: ASTM B581, ASME SB581, DIN 17752, ISO 9723
প্লেট, শীট এবং স্ট্রিপ: ASTM B582, ASME SB-582, DIN 17750, ISO 6208
বিজোড় পাইপ এবং টিউব: ASTM B622, ASME SB622, ASTM B829, ASME SB829, DIN 17751, ISO 6207
রাসায়নিক গঠন: DIN 17744, ISO 9722
তার: ISO 9724
ফোরজিং: ISO 9725
19 ব্যবসায়িক মেয়াদ
| ন্যূনতম চাহিদার পরিমাণ | 2 মেট্রিক টন |
| দাম | আলোচনা সাপেক্ষ |
| প্যাকেজিং বিবরণ | জল প্রতিরোধ, সমুদ্র উপযোগী পরিবহন, নন-ফিমিগেশন কাঠের বাক্স বা প্যালেট |
| মার্ক | অর্ডার অনুযায়ী |
| ডেলিভারি সময় | 90-120 দিন |
| পরিশোধের শর্ত | T/T, L/C দৃষ্টিতে, D/P |
| যোগানের ক্ষমতা | 1000 মেট্রিক টন / মাস |
