পণ্যের বিবরণ:
|
| নাম: | মহাকাশ এবং প্রতিরক্ষা জন্য বিশেষ সংকর | সমতুল্য পদবী: | GH4105, W.Nr.2.4634, NiCo20Cr15MoAlTi(DIN), HR3(BS) |
|---|---|---|---|
| ফে: | ≤1.0 | CO: | 18.0-22.0 |
| সিআর: | 14.0-15.7 | Zr: | 0.070-0.15 |
| লক্ষণীয় করা: | উচ্চ কর্মক্ষমতা superalloy,জারা প্রতিরোধী alloys,খাদ 105 বিশেষ Alloys |
||
আল্ট্রা-সুপারক্রিটিক্যাল থার্মাল টারবাইন ব্লেড, ফোরজিংস, রিং, ফাস্টেনার ইত্যাদির জন্য অ্যালয় 105, নিমোনিক® অ্যালয় 105
1টি পণ্য

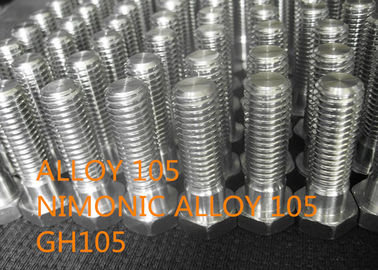

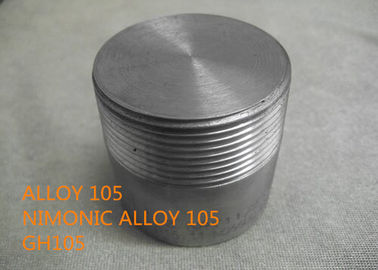

আল্ট্রা-সুপারক্রিটিকাল থার্মাল টারবাইন ব্লেড, অ্যারো-ইঞ্জিন টারবাইন ব্লেড, ফোরজিংস, রিং, ডিস্ক, বিভাগ, বোল্ট এবং ফাস্টেনার ইত্যাদির জন্য অ্যালয় 105, নিমোনিক® অ্যালয় 105।
2 সমতুল্য পদবী
GH4105, W.Nr.2.4634, NiCo20Cr15MoAlTi(DIN), HR3(BS)
3আবেদন

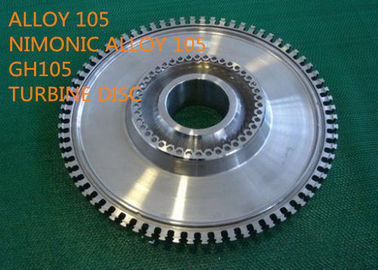

অ্যালয় 105 তাপীয় টারবাইন ব্লেড, আল্ট্রা-সুপারক্রিটিক্যাল থার্মাল টারবাইন, ডিস্ক, অ্যারো-ইঞ্জিন টারবাইন ব্লেড, ফোরজিংস, রিং, বিভাগ, বোল্ট এবং ফাস্টেনার ইত্যাদির প্রধান উচ্চ তাপমাত্রার উপাদানগুলির জন্য ব্যবহৃত হয়।
4 রাসায়নিক রচনা (wt%):
| ফে | নি | কো | ক্র | তি | কু | মো | Zr |
| ≤1.0 | ভারসাম্য | 18.0-22.0 | 14.0-15.7 | 1.18-1.50 | ≤0.20 | 4.5-5.5 | 0.070-0.15 |
| গ | আল | Mn | সি | পৃ | এস | খ | |
| ০.০৫-০.১৭ | 4.5-4.90 | ≤0.40 | ≤0.25 | ≤0.015 | ≤0.010 | 0.003-0.010 |
5শারীরিককনস্ট্যান্টস
ঘনত্ব: 8.01 g/cm³ (0.289 lb/in³)
গলে যাওয়া পরিসীমা: তরল তাপমাত্রা 1345°C, কঠিন তাপমাত্রা 1290°C।
6যান্ত্রিক সম্পত্তি
প্রসার্যপিroperties: ইxtrudedখarsপরবর্তীকালেচসংগঠিত
নীচের সারণীতে দেওয়া তথ্য এবং চিত্র 1 এবং 2-এ গ্রাফিকভাবে উপস্থাপিত তথ্যগুলি 3-পর্যায়ের তাপ চিকিত্সার পরে পরবর্তীতে নকল করা এক্সট্রুড বারের জন্য প্রসার্য বৈশিষ্ট্যগুলি উপস্থাপন করে।
স্ট্রেন রেট 0.005/মিনিট প্রুফ স্ট্রেস (রুমের তাপমাত্রায়), 0.002/মিনিট প্রুফ স্ট্রেস (উচ্চ তাপমাত্রায়) এবং তারপরে 0.1/মিনিট।
তাপ চিকিত্সা 4 h/1150°C/AC + 16 h/1050-1065°C/AC + 16 h/850°C/AC
| তাপমাত্রা °সে | 0.1% প্রমাণ চাপ | 0.2% প্রুফ স্ট্রেস | প্রসার্য শক্তি |
5.65 তারিখে প্রসারণ √তাই, % |
এলাকা হ্রাস % |
| এমপিএ | এমপিএ | এমপিএ | |||
| 20 | 796 | 827 | 1180 | 16 | 16 |
| 100 | 760 | 793 | 1185 | 21 | 24 |
| 200 | 745 | 774 | 1188 | 24 | 34 |
| 300 | 739 | 766 | 1162 | 20 | 24 |
| 400 | 732 | 763 | 1126 | 23 | 33 |
| 500 | 748 | 782 | 1148 | 23 | 31 |
| 600 | 735 | 769 | 1111 | 22 | 32 |
| 700 | 739 | 768 | 1075 | 26 | 33 |
| 800 | 680 | 714 | 836 | 24 | 34 |
| 900 | 390 | 411 | 491 | 28 | 38 |
| 1000 | 152 | 156 | 189 | 43 | 60 |
| 1100 | 28 | 31 | 56 | 132 | 99 |
চিত্র 1 তাপ চিকিত্সা 4 ঘন্টা/1150°C/AC + 16h/1050-1065°C/AC + 16h/850°C/AC
চিত্র 2 তাপ চিকিত্সা 4 ঘন্টা/1150°C/AC + 16h/1050-1065°C/AC + 16h/850°C/AC
7জারা প্রতিরোধের
বাতাসে অক্সিডেশন
সারণী 7-1 ক্রমাগত উত্তাপ, 100 ঘন্টা পরে ওজন হ্রাস (mg/cm²)
| 800°C | 900°সে | 950°C | 1000°C | 1100°C |
| 0.11 | 0.49 | 0.99 | 1.43 | ৬.৪১ |
সারণী 7-2 বিরতিহীন গরম (প্রতি 24 ঘন্টায় ঘরের তাপমাত্রায় শীতল হওয়া), 100 ঘন্টা পরে ওজন হ্রাস (mg/cm²)
| 800°C | 900°সে | 950°C | 1000°C | 1100°C |
| — | 1.19 | 1.59 | 1.61 | 13.3 |
টেবিল 7-3 সাইক্লিক হিটিং (চুল্লিতে 15 মিনিট, চুল্লির বাইরে 5 মিনিট)
| তাপমাত্রা | সর্বোচ্চ চক্র তাপমাত্রায় spalling (h) শুরু হওয়ার সময় | স্প্যালিং এর হার (mg/cm²/h) এর সর্বোচ্চ চক্র তাপমাত্রায় | সর্বাধিক চক্র তাপমাত্রায় 100 ঘন্টা (mg/cm²) ওজনের পরিবর্তন |
| °সে | °সে | °সে | °সে |
| 890 | >1000 | — | 0.66 |
| 910 | >1000 | — | 1.05 |
| 990 | 600 | 0.15 | -51.9 |
| 1010 | 300 | 0.408 | -229 |
| 1090 | 150 | 0.946 | -748 |
| 1110 | 75 | 1.17 | -955 |
সারণি 7-4 SO ধারণকারী বায়ুমণ্ডলের প্রতিরোধ2
| বায়ুমণ্ডল | 1000 ঘন্টা পরে ওজন হ্রাস (mg/cm²) | |||
| 600°C | 700°C | 800°C | 1000°C | |
| 3% SO2-আর্গন | 1.6 | ৮.৭ | 15 | — |
| 3% SO2-বায়ু | 2.3 | 1.1 | 0.6 | 0.6 |
| 3% SO2-5% O2-আর্গন | 2.1 | 0.5 | 0.6 | 2.1 |
8 কাজের নির্দেশনা
গরম কাজ
অ্যালয় 105 তাপমাত্রা 1050-1200 ডিগ্রি সেলসিয়াসে গরম কাজ করতে পারে।
অ্যানিলিং
অ্যালয় 105-এর ইন্টারস্টেজ অ্যানিলিং 1150 ডিগ্রি সেলসিয়াস তাপমাত্রায় করা উচিত এবং তারপরে তরলযুক্ত বিছানা নিবারণের বায়ু শীতল করা উচিত।জল নিভানোর পরামর্শ দেওয়া হয় না কারণ তাপীয় শক থেকে পৃষ্ঠের মারাত্মক ফাটল হতে পারে।
মেশিনিং
সমস্ত মেশিনিং অপারেশনের জন্য অ্যালয় 105 সম্পূর্ণরূপে তাপ-চিকিত্সা অবস্থায় থাকা উচিত।উচ্চ কঠোরতা পরিসীমা 320-385 HV, টংস্টেন কার্বাইড টিপড টুল ব্যবহার করা আবশ্যক।উচ্চ গতির ইস্পাত শক-প্রুফ সরঞ্জামগুলি ব্যবহার করা যেতে পারে যদি কাটটি বিরতিহীন প্রকৃতির হয়।
তাপ চিকিত্সা
প্রস্তাবিত তাপ চিকিত্সা উদ্দেশ্য পরিষেবার অবস্থার উপর নির্ভর করে।
নিম্নলিখিত হিসাবে দুটি তাপ চিকিত্সা সুপারিশ করা হয়:
(ক) 4 ঘন্টা/1150°C/AC+16 h/1050-1065°C/AC+16h/850°C/AC
(b) 4 ঘন্টা/1125°C/AC+16 h/850°/AC
সাধারণভাবে, তাপ চিকিত্সা (ক) 850-950 ডিগ্রি সেলসিয়াসের পরিসরে অপারেটিং তাপমাত্রায় সর্বোত্তম দীর্ঘমেয়াদী ক্রীপ শক্তি এবং নমনীয়তার উদ্দেশ্যে করা হয়।তাপ-চিকিত্সা (b) ব্যবহার করা যেতে পারে যেখানে দীর্ঘমেয়াদী বৈশিষ্ট্যগুলি সর্বাধিক গুরুত্বপূর্ণ নয় এবং 700 ডিগ্রি সেলসিয়াস পর্যন্ত অপারেটিং তাপমাত্রার জন্য প্রসার্য শক্তি, প্রসারণ এবং প্রভাব শক্তি বাড়ানো যেতে পারে।তাপ-চিকিত্সা (b) প্রয়োগ করার সময়, এটি নিশ্চিত করা আবশ্যক যে 1125 ডিগ্রি সেলসিয়াস থেকে শীতল হওয়া অবাধে ঘটে এবং উপাদানগুলির বন্ধ প্যাকিংয়ের কারণে দেরি না হয়।
এই তাপ চিকিত্সা ব্যবহারের উদাহরণ নিম্নরূপ:
(ক) টারবাইন ব্লেড, ডিস্ক, ফোরজিংস এবং রিং বিভাগ, যার সবকটিই এক্সট্রুড থেকে তৈরি করা যেতে পারে, নকল বা পরবর্তীতে ঠান্ডা কাজ করা শুরুর স্টক হিসাবে
(b) বোল্ট এবং ফাস্টেনার যার জন্য এক্সট্রুড এবং ঠান্ডা কাজ করা বার বা বিভাগকে প্রারম্ভিক স্টক হিসাবে সুপারিশ করা হয়।
9 স্ট্যান্ডার্ড স্পেসিফিকেশন
বি.এস.HR3 billets, বার এবং forgings
AICMA Ni-P61-HT বিলেট, বার এবং ফোরজিংস
সুইডিশ ডিফেন্স ম্যাটেরিয়াল অ্যাডমিনিস্ট্রেশন MH.14 নকল বার
DIN উপাধি NiCo20Cr15MoAlTi নকল বার
AFNOR NCKD 20ATv AECMA PrEn 2179-2181
10 প্রতিযোগিতামূলক সুবিধা
(1) উচ্চ তাপমাত্রার খাদ, জারা প্রতিরোধের খাদ, নির্ভুল খাদ, অবাধ্য খাদ, বিরল ধাতু এবং মূল্যবান ধাতু উপাদান এবং পণ্যগুলিতে গবেষণা এবং বিকাশের 50 বছরেরও বেশি অভিজ্ঞতা।
(2) 6টি রাজ্য কী ল্যাবরেটরি এবং ক্রমাঙ্কন কেন্দ্র।
(3) পেটেন্ট প্রযুক্তি।
(4) উচ্চ কর্মক্ষমতা.
11 ব্যবসায়িক মেয়াদ
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| দাম | আলোচনা সাপেক্ষ |
| প্যাকেজিং বিবরণ | জল প্রতিরোধ, সমুদ্র উপযোগী পরিবহন, নন-ফিমিগেশন কাঠের বাক্স |
| মার্ক | অর্ডার অনুযায়ী |
| ডেলিভারি সময় | 60-90 দিন |
| পরিশোধের শর্ত | T/T, L/C দৃষ্টিতে, D/P |
| যোগানের ক্ষমতা | 200 মেট্রিক টন / মাস |
